Dentro de los requerimientos de negocio se requiere contar
con una plataforma de correos estable que siempre se encuentra disponible y
para tal fin se contenpla implementar DAG (Database
Availability Groups), el cual permite contar con la alta diponibilidad
de las Bases de Datos almacenadas en el servidor de Mailbox.
En el siguiente escenario encontraremos el paso a paso de la
configuración del DAG (Database
Availability Groups) Exchange Server 2013
Sistema
Operativo: Windows Server 2012R”
Exchange
Server 2013: CU7: Build: 1044.25
RED: 172.18.15.0/24
---
Servidor Controlador de Dominio
Host: DC01
IP: 172.18.15.10
Dns: 127.0.0.1
---
Servidor
Exchange 01
Host: Ex01
IP: 172.18.15.20
DNS: 172.18.1.10
---
Servidor
Exchange 02
Host: Ex02
IP: 172.18.15.30
DNS: 172.18.1.10
---
Servidor de Archivos
Host: Fs01
IP:
172.18.15.40
DNS: 172.18.1.10
---
DAG
Host: DAG01
IP: 172.18.15.50
Actualmente se cuenta con dos servidores Mailbox, en los
cuales se configurara el servicio de DAG para contar con la alta disponibilidad
de las bases de datos: Ex01 y Ex02
Requerimientos de Generales:
·
El servidor DNS local debe permitir
actualizaciones dinámicas.
·
Los servidores mailbox deben ser miembros del
mismo dominio.
·
Un servidor mailbox que sea también controlador
de dominio, no podrá formar parte del DAG.
·
Se debe asignar un nombre de equipo al DAG,
valido máximo 15 caracteres.
Requerimientos de Hardware:
·
No existe un requerimiento puntual salvo el
requerimiento esperado para un servidor con el role de Mailbox.
Requerimientos de Almacenamiento:
·
No existe un requerimiento puntual ya que no
utiliza almacenamiento compartido por cluster.
·
El almacenamiento puede estar dispuesto en una
SAN (Storage Area Network) o en una DAS (Direct Attached Storage)
Requerimientos de RED:
·
Cada servidor miembro del DAG debe contar como mínimo
con una interfaz de red, Gigabit o 10 Gigabit, en escenarios de producción
robustos se requiere más de un adaptador de red.
·
En caso de existir dos adatadores de red se
contara con una red MAPI y una red de Replicación.
·
Todos los servidores Mailbox, miembros del DAG,
deben contar con los mismos adaptadores de red.
·
Sin importar la ubicación geográfica de red
donde se encuentren los servidores Mailbox que conformen el DAG deberán tener
un latencia menor a los 500 milisegundos entre cada uno de los miembros.
Requerimientos de Hardware:
·
No existe un requerimiento puntual salvo el
requerimiento esperado para un servidor con el rol de Mailbox.
Pre configuración del
CNO (Cluster Name Objet) Objeto Nombre del Clúster en el Directorio Activo:
Aunque el Exchange puede crear el nombre del objeto del clúster
en el Directorio Activo, se recomienda como buena práctica la creación y
parametrización manual del objeto – CNO
Desde la consola del Active Directory Users and Computers
creacomos el Objeto con el cual se va a llamar el DAG:
Definimos el nombre del CNO para el DAG: DAG01
Ingresamos a las propiedades del nuevo Objeto:
Nos desplazamos a la Ficha de Seguridad y agregamos el
siguiente grupo: “Exchange Trusted Subsystem”
Seleccionamos el Grupo: “Exchange Trusted Subsystem”

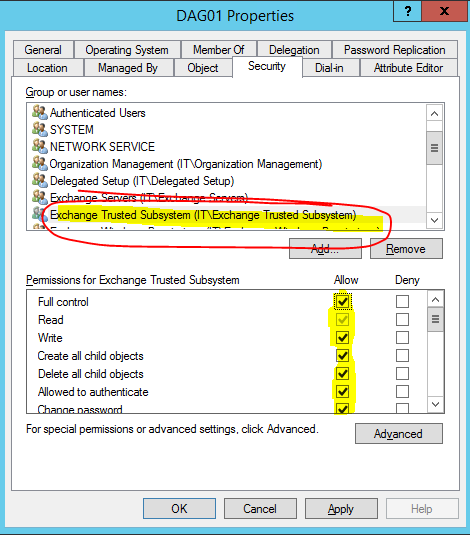

Una vez seleccionado el grupo “Exchange Trusted Subsystem”
le damos permisos de: “Full Control”
Ahora debemos agregar los dos nodos que conformaran el DAG,
para esto oprimimos en Add:

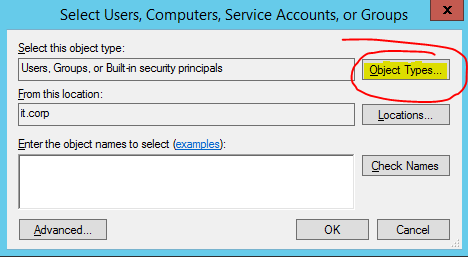

Una vez en la venta seleccionamos el tipo de objeto:
Seleccionamos el tipo de objeto computadores:
Escribimos los nombres de los servidores de Exchange que formaran
parte como miembros del DAG:
Una vez seleccionados los dos servidores, definimos los
permisos de “Full Control”
Por último se deshabilita el objeto:
El objeto queda des habilitado:
Definir los
permisos sobre el servidor de archivos para el rol de testigo:
En el servidor de archivos ingresamos a la consola de
administración de usuarios y grupos locales desde la opción: “lusrmgr.msc”
Una vez en la consola de administración, en el contenedor de
Grupos seleccionamos el grupo de Administrators,
Se ingresamos a las propiedades de este grupo.
Agregamos el grupo de: “Exchange Trusted Subsystem”
Confirmamos el grupo de: “Exchange Trusted Subsystem” como
administrador local.
En el servidor de archivos agregamos el rol de “File Server”
Add-WindowsFeature FS-FileServer
Por ultimo creamos la carpeta Witness:
C:\Witness
Creación del DAG desde el Panel de Administración de
Exchange:
Desde el ECP, en la opción de Servidores, opción “data
availability groups” seleccionamos la opción de Agregar nuevo DAG:
Se debe especificar los parámetros de configuración del nuevo
DAG:
Una vez finalizado se podrá visualizar el nuevo DAG:
Adicionar los servidores miembros del DAG:
Se agregan los nodos que conformaran el DAG: Ex01 y Ex02:
Se agregaron los dos servidores
existentes:
En este momento los dos servidores forman parte del DAG:
Actualmente quedaron los dos servidores miembros del DAG:
Se procede a configurar la base de datos en alta
disponibilidad:
Seleccionamos la opción “Add database Copy”
Se especifica el servidor que tendrá la copia pasiva de la
base de datos:
Se inicia el proceso de sincronización de los datos
asociados a la base de datos:
La base de datos “VIP” queda configurada en alta
disponibilidad:
La Base de datos está en estado DAG para los dos nodos:
.
